Detalhes do produto:
Condições de Pagamento e Envio:
|
Limites de Tempjerature: | 120°C máximo | Resistência de contato: | <50mΩ máximo |
---|---|---|---|
Resistência de isolação: | Mistura de >100MΩ | Tensão de Withstand: | 2500VAC |
Vida elétrica: | horas >10000 | O material do escudo: | nylon/PC |

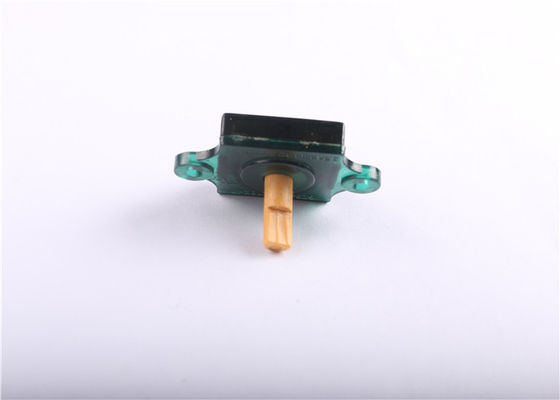

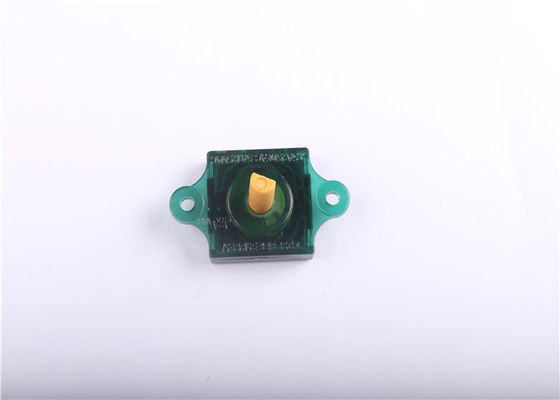

Realçar: | giratório fora do interruptor,interruptor rotativo pequeno |
Condição para o Reflow
1. Método de aquecimento
Método de aquecimento dobro com calefator infravermelho.
2. Medida da temperatura
Φ CA do par termoelétrico 0,1 a 0,2 (K) ou centímetro cúbico (T) em junções da solda (superfície de cobre da folha). Uma fita de oposição do calor
deve ser usado para a medida do reparo.
3. Perfil de temperatura
(1) a temperatura acima será medida da parte superior do interruptor. Há os casos onde a temperatura de placa de PC difere extremamente daquela do interruptor, segundo o material, o tamanho, a espessura da placa de PC e a outro. , Deve ser tomado para impedir que a temperatura de superfície do interruptor exceda 260°C.
(2) as circunstâncias de solda diferem segundo máquinas da solda de reflow. A verificação prévia da circunstância de solda é altamente recomendado.
Solda manual
Artigos | Circunstância |
Temperatura de solda | máximo 350°C. |
Duração da solda | máximo 3s. |
Capacidade de ferro de solda | máximo 60W. |
1. Consulte connosco para a disponibilidade da lavagem do interruptor do TATO.
2. Impeça a penetração do fluxo do lado superior do interruptor do TATO.
3. Comute terminais e uma placa de PC não deve ser revestida com o fluxo antes da solda.
4. A segunda solda deve ser feita depois que o interruptor retorna à temperatura normal.
5. Use o fluxo com uma gravidade específica de min.0.81
Notas do uso:
1. Os terminais para levar nossa soldadura, se a carga imposta no terminal, ele podem ser relaxadas, deformação e a deterioração do characterisics bonde devido às circunstâncias diferentes, notarem por favor aquele quando no uso
2. O uso da placa de circuito direta das escovas dos furos e da outra placa recomendada, devido ao esforço do coração da mudança, satisfaz assim condições prévias na soldadura e no reconhecimento completo.
3. Soldar no grupo de circunstâncias precisou de confirmar as condições reais da produção em massa.
